ٹرانسمیشن لائنوں میں استعمال ہونے والی انسولیٹر سٹرنگ کی اقسام اور متعلقہ اشیاء
انسولیٹر کے تار سے مراد دو یا زیادہ انسولیٹر یونٹوں پر مشتمل لچکدار اسمبلی ہے ، جو ٹرانسمیشن ٹاورز اور زمین سے بجلی کی موصلیت فراہم کرتے ہوئے کنڈکٹر کو معطل کرنے کے لئے ڈیزائن کیا گیا ہے۔ یہ اسمبلیاں اوور ہیڈ ٹرانسمیشن لائنوں میں ضروری اجزاء ہیں ، جس سے یہ یقینی بناتے ہیں کہ مکینیکل مدد اور بجلی کی وشوسنییتا دونوں۔
ٹاور ڈھانچے ، انسولیٹر کی قسم ، کنڈکٹر کا سائز ، سب - کنڈکٹرز کی حد ، اور وولٹیج کی سطح پر انحصار کرتے ہوئے ، انسولیٹر کے تاروں کو مختلف ترتیبوں میں درجہ بندی کیا جاسکتا ہے۔ دو اہم قسمیں ہیں:
1. معطلی انسولیٹر سٹرنگ
معطلی انسولیٹر کے ڈور خاص طور پر جمپر اسپینز کے لئے سیدھے - لائن ٹاورز یا تناؤ کے ٹاورز پر استعمال ہوتے ہیں۔ وہ کنڈکٹر کا عمودی بوجھ برداشت کرتے ہیں لیکن افقی تناؤ نہیں رکھتے ہیں۔ یہ ڈور آزادانہ طور پر لٹکتے ہیں اور کنڈکٹر کی نقل و حرکت کے ساتھ بمشکل گھومتے ہیں ، جو لائن روٹنگ میں لچک فراہم کرتے ہیں۔

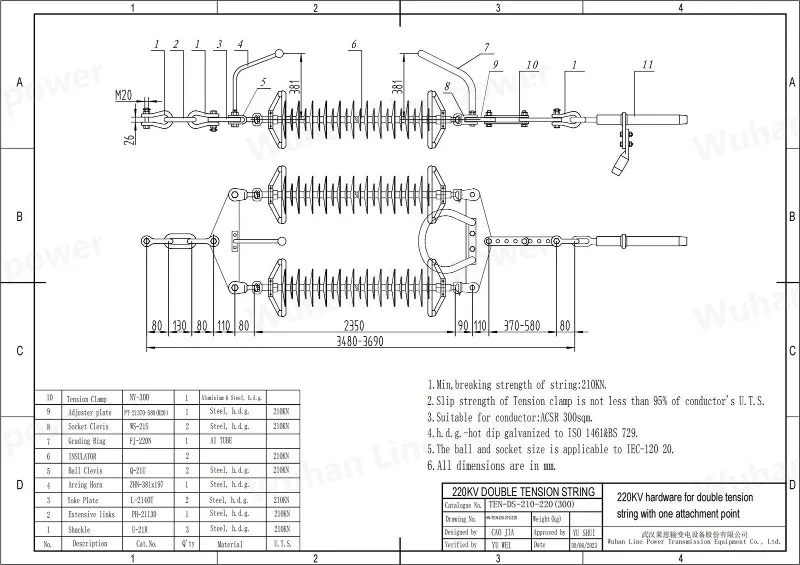

2. تناؤ انسولیٹر سٹرنگ
کشیدگی انسولیٹر کے تاروں کو کنڈکٹر سے مکمل افقی تناؤ برداشت کرنے کے لئے ڈیزائن کیا گیا ہے۔ معطلی کی اقسام کے برعکس ، ان کو عام آپریشن کے دوران مکمل - سائز کے مکینیکل تناؤ کا نشانہ بنایا جاتا ہے۔ ایک بار جب سٹرنگ میں انسولیٹرز کی حد کا تعین ہوجاتا ہے تو ، بہترین کنڈکٹر منسلک طریقہ کا انتخاب کرنا ضروری ہے۔
پھانسی کے عام طریقےسنگل - پوائنٹ اور ڈبل - پوائنٹ معطلی شامل کریں۔ یہ افقی اور عمودی دونوں سمتوں میں نقل و حرکت کی آزادی فراہم کرتے ہیں ، جس سے وہ کارنر ٹاورز اور کھڑی خطے والے علاقوں کے ل best بہترین بناتے ہیں۔
عام ہارڈ ویئر انسولیٹر کے تاروں میں استعمال ہوتا ہے
ٹرانسمیشن لائنوں میں ، مختلف دھات کی متعلقہ اشیاء - اجتماعی طور پر لائن ہارڈ ویئر کہا جاتا ہے - ٹاورز کو مربوط کرنے ، تاروں ، کنڈکٹر ، اور انسولیٹروں کو مربوط کرنے کے لئے استعمال ہوتے ہیں۔ شامل ہیں:
معطلی کلیمپ
کنڈکٹر یا زمینی تار کو گرفت میں لانے اور معطلی انسولیٹر کے تار سے مربوط ہونے کے لئے استعمال کیا جاتا ہے۔ معطلی کلیمپ لازمی ہے:
- مدت کے اندر مکمل عمودی بوجھ کا مقابلہ کریں
- عام یا غلطی کے حالات میں کنڈکٹر کے پھسلن کو روکیں
تناؤ کلیمپ
دو اقسام استعمال کی جاتی ہیں:
- بولٹ - ٹائپ ٹینشن کلیمپ(مثال کے طور پر ، این ڈی / این ڈی ایل سیریز)
بولٹ کا استعمال کرتے ہوئے فکسڈ
چھوٹے - سیکشن کنڈکٹر کے لئے استعمال کیا جاتا ہے
کنڈکٹر کی توڑنے والی طاقت کے 90 than سے زیادہ یا اس کے برابر طاقت کو گرفت میں رکھنا - کمپریشن - ٹینشن کلیمپ ٹائپ کریں(مثال کے طور پر ، NY-800/100)
ہائیڈرولک یا دھماکہ خیز کمپریشن کے ذریعے نصب ہے
"n"=تناؤ ، "y"=ہائیڈرولک
پہلا نمبر ایلومینیم سیکشن ایریا کو ظاہر کرتا ہے ، دوسرا دھاتی کور سیکشن دکھاتا ہے
فٹنگ سے منسلک
مربوط فٹنگ کو خصوصی - مقصد اور عمومی - مقصد کی اقسام میں تقسیم کیا گیا ہے۔
- بال آئی اور ساکٹ کلیوسگیند - اور - ساکٹ انسولیٹر کے لئے
- دائیں - زاویہ پلیٹیں اور لنکسچینل - ٹائپ انسولیٹر کے لئے
یہ کسٹم - مخصوص انسولیٹر اختتامی ڈیزائن کے مطابق ہیں اور تبادلہ نہیں ہیں۔
