پیداوار کا تعارف
جامع تناؤ انسولیٹر
| وولٹیج کی درجہ بندی | اونچائی | خشک آرسنگ فاصلہ | کری پیج فاصلہ | مخصوص کینٹیلیور لوڈ (ایس سی ایل) |
چھڑی | نمبر او ڈی شیڈز | گیلے پاور فریکوئنسی وولٹیج کا سامنا (kV) |
بجلی کا تسلسل وولٹیج کا مقابلہ کرتا ہے۔ (kV) |
| 132kV | 1300±15 ملی میٹر | 1150 ملی میٹر | 3150 ملی میٹر | 70kN | 50 ملی میٹر | 37 | - | 550 |
پیرامیٹرز
| آئٹم | ضرورت | ماپا قدر |
| بصری امتحان | Fuchsine، سرمئی یا سفید، کوئی واضح میکانی مرکب نہیں. گھنے اور ہموار کاٹنے والی سطح کے ساتھ ولکنائزڈ سلکان ربڑ۔ | ٹھیک ہے |
| سختی (ساحل اے) | ≮50 | 65~70 |
| تناؤ کی طاقت (نقشہ) | ≮4 | 4~6 |
| توسیع میں ناکامی (%) | ≮150 | ≮180 |
| پھاڑنے کی طاقت (kN/m) | ≮10 (دائیں زاویہ نمونہ) | 12~15 |
| حجم کی مزاحمت (Ω.m) | 1X1012 | 3~8X1012 |
| پنکچر کی طاقت (kV/mm) | الٹرنیٹنگ کرنٹ ≮22 | ≮30 |
| ٹریکنگ اور کٹاؤ | TMA4.5، کٹاؤ کی گہرائی≯2.5 ملی میٹر | TMA4.5، کٹاؤ کی گہرائی<0.8mm |
| آتش گیریت (گریڈ) | FV٪7b٪7b0٪7d٪7d | FV٪7b٪7b0٪7d٪7d |

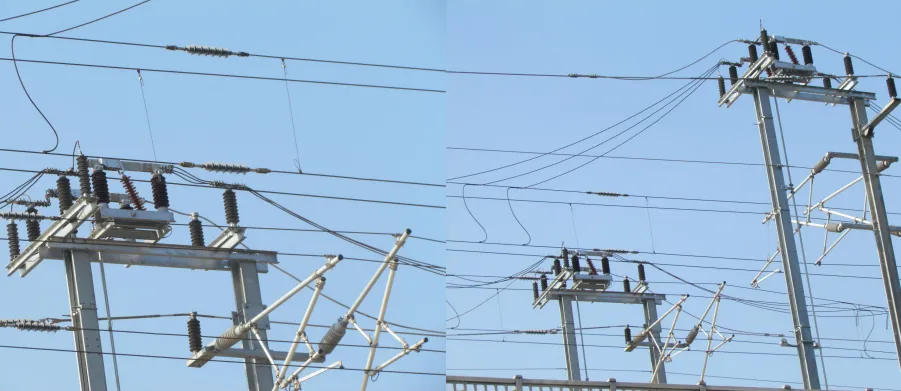

اسٹیل ٹاورز پر ٹرانسمیشن لائنوں کو سہارا دے کر اور انہیں ٹاور سے الگ کر کے کمپوزٹ سسپنشن انسولیٹر، بجلی کی محفوظ فراہمی کو یقینی بنانے کے لیے ضروری ہیں۔
فائدہ
| آئٹم | جامع معطلی انسولیٹر |
| ہائیڈرو فوبیسٹی | سلیکون ربڑ کی ہائیڈروفوبک خاصیت بہترین موصلیت اور گیلے ہونے کے خلاف مزاحمت پیش کرتی ہے، پانی کی موتیوں کو دھونے یا چکنائی کی ضرورت کے بغیر بناتی ہے، یہاں تک کہ مرطوب یا آلودہ آب و ہوا میں بھی۔ |
| آلودگی اور آلودگی کی کارکردگی | بہترین |
| دیکھ بھال | یہ لائن کے آپریشنل دیکھ بھال کے اخراجات، بجلی کی بندش کے نقصانات، اور دستی مزدوری کی شدت کو نمایاں طور پر کم کر سکتا ہے۔ |
| سائز اور وزن | سائز میں چھوٹا اور ہلکا پھلکا (تقریباً 1/7 سے 1/10 مساوی چینی مٹی کے برتن کے انسولیٹر تاروں کا سائز)، چھتری کا اسکرٹ بہترین لچک دکھاتا ہے، ٹوٹ پھوٹ کے خلاف مزاحم ہوتا ہے، آسان نقل و حمل اور تنصیب کی سہولت فراہم کرتا ہے، اور لاگت سے موثر ہے۔ |
| مکینیکل لوڈ | فائبرگلاس کور راڈ میں زیادہ تناؤ کی طاقت ہے، جو سیرامک مواد سے 5 سے 10 گنا زیادہ ہے۔ کور راڈ کے چھوٹے کراس سیکشن کی وجہ سے، پروڈکٹ میں چھوٹے طول و عرض اور ہلکے وزن، اعلی موڑنے کی طاقت ہے، اور 300kN سے زیادہ بڑی ٹننج مصنوعات تیار کرنا آسان ہے۔ |
| ڈیلیوری کا وقت | مینوفیکچرنگ کا عمل آسان ہے، اور ترسیل کا وقت کم ہے۔ |
